Кросс-коннектор FlexGain 4XE

Производство: Nateks

Особенности

• Кросс-коннект четырех потоков Е1 (2048 кбит/с)
• Дополнительный порт RS232/RS485 для дистанционного конфигурирования удаленного оборудования
• Возможность построения распределенной системы управления
• Автоматический выбор источника синхронизации с тремя уровнями приоритета
• Flash для быстрого обновления встроенного ПО
• Дистанционное или локальное (VT100 и SNMP) управление
• Визуальная индикация на передней панели, самодиагностика при включении
• Простое программирование
• Журнал событий (энергонезависимый), интегрированные системные часы реального времени
• "Прозрачный" коннект портов Е1 (РО-Р1) при пропадании питания
• Невысокая стоимость

Система кросс-коннекта FlexGain 4XE позволяет оператору выделять отдельные произвольные тайм-слоты, делить поток Е1 на несколько потоков, организовывать асинхронный порт RS232 для дистанционного конфигурирования любых устройств, через сеть E1.

Схемы применения

Построение наложенной сети с применением FlexGain 4XE

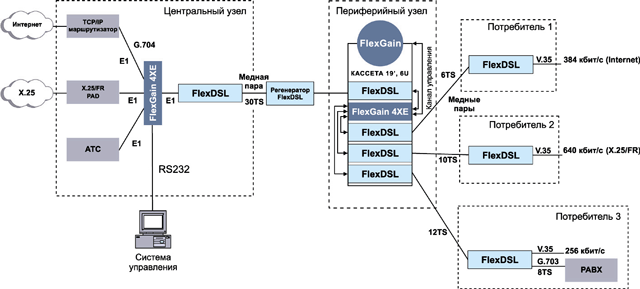

Организация технологической связи на ведомственной сети

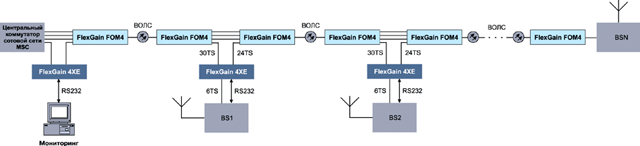

Применение FlexGain 4XE в сотовых сетях

Организация связи с удаленными офисами

Технические характеристики


Интерфейс Е1

Соответствие стандартам	ITU-T рекомендации G.703, G.704
Номинальная скорость Е1	2048 кбит/с
Волновое сопротивление	120 Ом, симметричный
Тип разъема	RJ-45
Кодирование сигнала в линии	HDB3
Номинальный выходной уровень	±З В
Дрожание фазы	в соответствии с ITU-T G.823
Уровень входного сигнала	0 ... -46 дБ

Кросс-коннект

Режим	двунаправленный
Возможности	полнодоступная карта кросс-коннекта

Синхронизация

Источник	внешний, от любого интерфейса Е1, внутренний
Выбор источника	автоматически по программируемым приоритетам

Диагностика

Платы	автоматическая после включения питания и по команде оператора
Интерфейсов и внешних соединений	ручная посредством установки шлейфов
Измерение коэффициента ошибок	G.826

Управление

По интерфейсу RS232/RS485	на скорости 9600 бит/с через терминал VT100
SNMP	через модуль CMU/TCU и программу FlexGain View

Канал дистанционного конфигурирования

Асинхронный порт RS232 с упаковкой в TS или национальные биты

Питание

Напряжение питания	-38 ... 72 В ~220 В через адаптер
Потребляемая мощность	<5,5 Вт

Габариты (ШхВхГ)

Модуль в 19" стойку	483х230х43,5 мм
Модуль в кассету FlexGain	233х220х30 мм
Настольный модуль	240х230х43 мм (без установочных ножек)

Условия эксплуатации

Температура	0 ... 40°С
Влажность	5 ... 90%

Информация для заказа


FG-4XE-MR-NG	Модуль кросс-коммутации, MiniRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и кабелем питания

FG-4XE-SR-NG	Модуль кросс-коммутации, SubRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703

FG-4XE-SA-NG	Модуль кросс-коммутации, Stand Alone, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и адаптером питания (220 V_AC/48 V_DC )
